課程章節-項目十一：G00與G01外輪廓加工實訓
學習目標：
1、掌握G00和G01指令的正確使用方法。
2、學會分析簡單軸類零件的加工工藝。
3、熟悉掌握外圓刀、切槽到的安裝及對刀方法。
4、掌握利用刀補來控制尺寸精度的基本方法。
知識點擊：
快速點定位指令G00和直線插補指令G01都是模態（續效）指令。G00是以點位控制方式從刀具所在點以機床的最快速度移動到坐標系的設定點。它只是快速定位，不能做為切削加工。G01是從刀具所在點以F指令的進給速度進行直線插補。
一、實訓內容

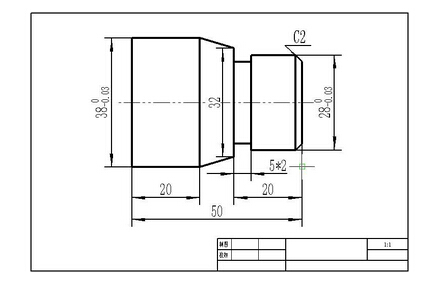

加工如圖1-1所示零件。毛坯為Φ40mm×52mm的棒料。
二、實訓步驟
1、工藝分析
⑴ 先車出端面，并以端面的中心為原點建立工件坐標系。
⑵ 該零件可采用G00、G01進行車削加工，最后切槽。注意退刀時，先X方向后Z方向，以免刀具撞上工件。
2、確定工藝方案
⑴ 車端面；
⑵ 從右至左車削工件各面；
⑶ 切槽；
3、刀具選擇
將所選定的刀具參數填入表1-1軸類零件數控加工刀具卡片中，便于編程和操作管理。
表1-1數控加工刀具卡
|
產品名稱 |
|
零件名稱 |
|
零件圖號 |
|
||||
|
工步號 |
刀具號 |
刀具名稱 |
數量 |
加工表面 |
刀尖半徑／mm |
備注 |
|||
|
1 |
T01 |
93°外圓車刀 |
1 |
平端面 |
0.8 |
|
|||
|
外輪廓 |
|||||||||
|
2 |
T02 |
4mm切槽刀 |
1 |
切槽 |
0.4 |
|
|||
|
編制 |
|
審核 |
|
批準 |
共1頁 |
第1頁 |
|||
4、切削用量選擇
根據被加工表面質量要求、刀具材料和工件材料，參考切削用量手冊或有關資料選取切削速度與每轉進給量，填入表1-2工序卡中。
表1-2 數控加工工序卡
|
單位名稱 |
蚌埠科技工程學校 |
班級學號 |
姓名 |
成績 |
零件名稱 |
零件圖號 |
|
|
|
|
|
|
|
|||
|
工序號 |
程序編號 |
夾具名稱 |
數控系統 |
使用設備 |
材料 |
場地 |
|
|
001 |
O0001 |
三爪卡盤 |
FANUC |
CK6140 |
45鋼 |
數控加工實訓中心 |
|
|
工步號 |
工步內容 |
刀具號 |
刀具規格mm |
主軸轉速r／min |
進給量mm／r |
背吃刀量mm |
備注 |
|
1 |
手動平端面 |
T01 |
20×20 |
500 |
|
|
手動 |
|
2 |
車削外輪廓 |
0.2 |
2 |
自動 |
|||
|
3 |
切槽 |
T02 |
20×20 |
300 |
0.05 |
2 |
自動 |
|
編制 |
|
審核 |
|
批準 |
|
共1頁 |
第1頁 |
5、編寫程序，輸入數控裝置，圖形模擬演示，檢查程序。
|
程序號：O0001 |
||
|
程序段號 |
程序內容 |
說明 |
|
N10 |
T0101 M08 ; |
換1號車刀，切削液開 |
|
N20 |
M03 S500 ; |
主軸正轉500 r／min |
|
N30 |
G00 X40.0 Z2.0 ; |
快速進刀 |
|
N40 |
X24.0 |
定位 |
|
N50 |
G01 Z0.F0.2; |
接觸工件 |
|
N60 |
X28.0 Z-2.0; |
車削C2的倒角 |
|
N70 |
Z-20.0 |
車削Φ20的軸 |
|
N80 |
X32.0; |
到錐度的起點 |
|
N90 |
X38.0 Z-30.0; |
車錐度 |
|
N100 |
Z-50.0; |
車削Φ38的軸 |
|
N110 |
X42.0; |
退刀 |
|
N120 |
G00 X100.0 Z100.0; |
快速退刀 |
|
N130 |
M05; |
主軸停止 |
|
N140 |
M00 ; |
程序暫停 |
|
N150 |
T0202; |
換2號切槽刀 |
|
N160 |
M03 S300 ; |
主軸正轉300 r/min |
|
N170 |
G00 X34.0 Z-20.0 ; |
快速定位 |
|
N180 |
G01 X24.0 F0.05 ; |
切槽 |
|
N190 |
G00 X30.0; |
退刀 |
|
N200 |
Z-19.0; |
移動 |
|
N210 |
G01 X24.0; |
切槽 |
|
N220 |
G00 X30.0 |
退刀 |
|
N230 |
G00 X100.0 Z100.0 ; |
快速退刀 |
|
N240 |
M09 ; |
切削液停 |
|
N250 |
M30 ; |
程序結束 |
6、對刀：依次在工件毛坯上對好每一把刀在X、Z方向的坐標值。
（1） X方向?qū)Φ叮夯亓恪綧DI】→輸入“S400 M03;T0101;”→按下【CYCLE START】鍵轉動主軸。
【手搖】→切削外圓→沿Z軸退刀→停車測量外徑→按【OFS／SET】鍵→按【偏置】鍵→【形狀】里→輸入“X外圓直徑值”→按【測量】軟鍵→刀具X向補償值自動輸入到幾何形狀里
（2） Z方向?qū)Φ叮骸臼謸u】→刀具切削端面→沿X軸正方向退刀→【形狀】→輸入“Z0” →按【測量】軟鍵→刀具Z向補償值自動輸入到幾何形狀里。
7、自動運行程序，加工工件。
8、粗車后測量零件尺寸，根據工件圖樣要求的尺寸精度修改刀具磨損量；再次運行程序，加工出合格工件。
三、檢驗與考核：
檢驗與考核的內容及標準見表1-3。
表1-3 考核內容及標準
|
|
序號 |
考核內容 |
考核標準 |
評分標準 |
得分 |
|
|
編 程 |
1 |
設置工件坐標系 |
沒有設定工件坐標系原點，全扣；原點位置設定不合理，扣2分 |
4 |
|
|
|
2 |
刀具安裝 |
每把不合理扣2分 |
4 |
|
||
|
3 |
工藝路線、工藝參數 |
工藝路線不合理扣10分；工藝參數選擇不合理扣10分 |
15 |
|
||
|
4 |
換刀點的選擇 |
與工件等發生干涉，全扣 |
5 |
|
||
|
5 |
數控指令的使用 |
一般性指令錯一處扣1分；出現一處危險性指令扣5分 |
10 |
|
||
|
6 |
程序結構 |
無程序名扣1分；程序格式與系統不相符，全扣 |
5 |
|
||
|
操 作 |
1 |
程序輸入 |
超過10 min ,全扣 |
4 |
|
|
|
2 |
圖形模擬演示 |
檢查程序正確 |
4 |
|
||
|
3 |
對刀操作 |
方法正確，每把刀2分 |
4 |
|
||
|
4 |
自動運行程序 |
操作過程正確 |
4 |
|
||
|
5 |
刀具補償調整尺寸 |
方法錯誤，全扣 |
3 |
|
||
|
6 |
安全操作 |
符合安全操作規程 |
4 |
|
||
|
工 件 |
1 |
外圓Φ38 0 -0.03 |
IT |
超差扣3分 |
6 |
|
|
|
Ra |
降一級扣2分 |
||||
|
2 |
外圓Φ20 0 -0.03 |
IT |
超差扣3分 |
6 |
|
|
|
|
Ra |
降一級扣2分 |
||||
|
3 |
長度20 |
超差全扣 |
4 |
|
||
|
4 |
長度50 |
超差全扣 |
4 |
|
||
|
5 |
錐面 |
IT |
超差扣4分 |
5 |
|
|
|
|
Ra |
降一級扣2分 |
||||
|
6 |
5*2槽 |
IT |
超差扣3分 |
5 |
|
|
|
|
Ra |
降一級扣2分 |
||||
|
7 |
其余表面粗糙度Ra3.2 |
降一級扣2分 |
4 |
|
||
|
總計 |
100 |
|||||
四、注意事項：
1、為正確地編寫數控程序，應在編寫程序前根據工件的情況選擇工件原點。確定好工件原點后，還必須確定刀具的起始點。
2、編程時還應考慮車削外圓的始點和端面車削的始點，這兩點的確定應結合考慮工件的毛坯情況。如果毛坯余量較大，應進行多次粗車，最后進行一次
精車，因而每次的車削始點都不相同。

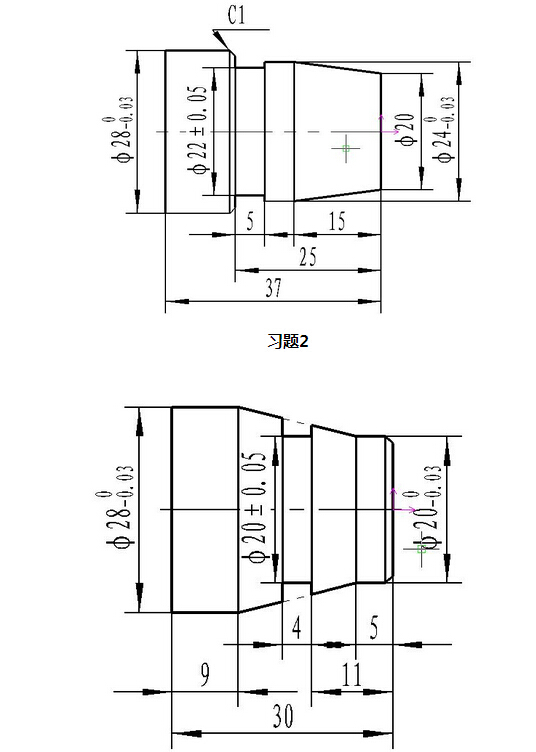

五、習題1
